Clustering ascendant hierarchique

1.1 Context

Ce notebook est en lien le chapitre l’activité Effectuez une classification hiérarchique, de la partie 3 du cours Réalisez une analyse exploratoire de données.

Nous allons travailler sur le jeu de données iris.

1.2 Imports

Importons les librairies :

import pandas as pd
import numpy as np

import matplotlib.pyplot as plt
import seaborn as sns

from sklearn import datasets
from sklearn.cluster import AgglomerativeClustering

from scipy.cluster.hierarchy import dendrogram, linkage, fcluster

1.3 Graphics

Chargeons les librairies graphiques :

sns.set()

1.4 Data

Chargeons les données. Nous utiliserons le dataframe iris, directement présent dans scikit-learn.

Il faudra travailler un peu pour pouvoir l’utiliser correctement. Ne pretez pas trop attention aux lignes ci dessous.

iris = datasets.load_iris()
df = pd.DataFrame(iris.data, columns=iris.feature_names)
df.columns = [i.split('(')[0].replace(" ", "_")[:-1] for i in df.columns]
X=df.copy()
X.head()

	sepal_length	sepal_width	petal_length	petal_width
0	5.1	3.5	1.4	0.2
1	4.9	3.0	1.4	0.2
2	4.7	3.2	1.3	0.2
3	4.6	3.1	1.5	0.2
4	5.0	3.6	1.4	0.2

X.shape

(150, 4)

2. About ACH

Effectuons une classification hiérarchique ascendante.

2.1 Compute linkage

Nous allons calculer les distances en spécifiant la méthode à utiliser:

Z = linkage(X, method="ward")
pd.DataFrame(Z)

	0	1	2	3
0	101.0	142.0	0.000000	2.0
1	7.0	39.0	0.100000	2.0
2	0.0	17.0	0.100000	2.0
3	9.0	34.0	0.100000	2.0
4	128.0	132.0	0.100000	2.0
...	...	...	...	...
144	282.0	290.0	3.828053	50.0
145	287.0	288.0	4.847709	36.0
146	292.0	293.0	6.399407	64.0
147	295.0	296.0	12.300396	100.0
148	294.0	297.0	32.447607	150.0

149 rows × 4 columns

pd.DataFrame(Z).iloc[:10,:]

	0	1	2	3
0	101.0	142.0	0.000000	2.0
1	7.0	39.0	0.100000	2.0
2	0.0	17.0	0.100000	2.0
3	9.0	34.0	0.100000	2.0
4	128.0	132.0	0.100000	2.0
5	10.0	48.0	0.100000	2.0
6	4.0	37.0	0.141421	2.0
7	19.0	21.0	0.141421	2.0
8	29.0	30.0	0.141421	2.0
9	57.0	93.0	0.141421	2.0

2.2 Dendrograms

Nous pouvons désormais afficher le dendrogramme:

fig, ax = plt.subplots(1, 1, figsize=(12, 8))

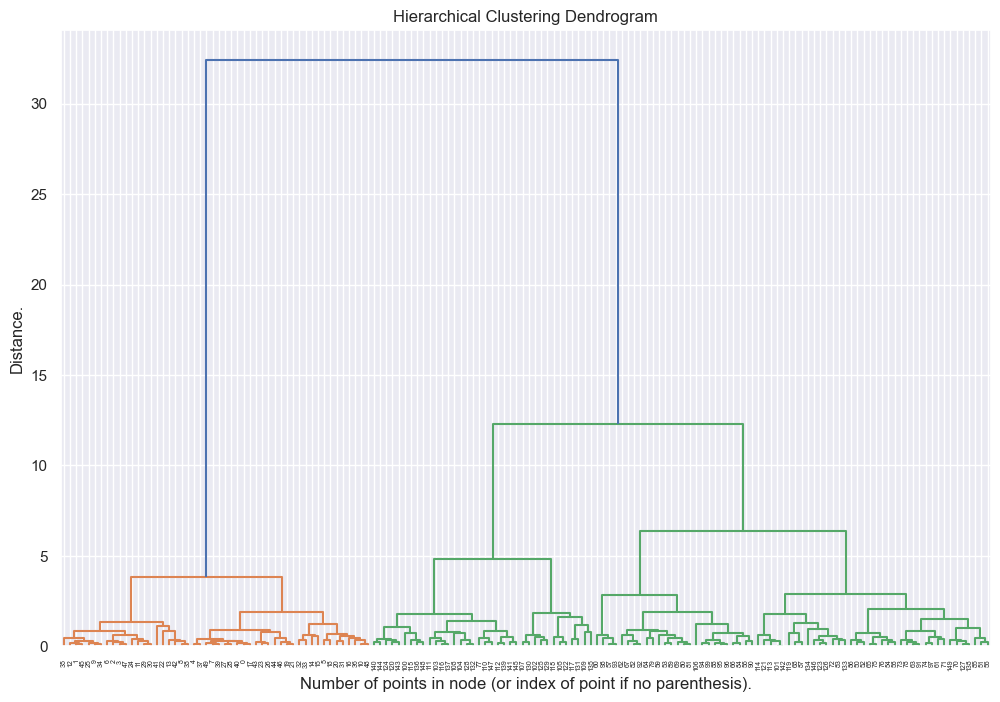

_ = dendrogram(Z, ax=ax)

plt.title("Hierarchical Clustering Dendrogram")
plt.xlabel("Number of points in node (or index of point if no parenthesis).")
plt.ylabel("Distance.")
plt.show()

Le dendrogramme semble pertinent mais sa profondeur le rend illisible.

On peut jouer sur différents paramètres pour obtenir un dendrogramme plus lisible :

# les arguments p=10, truncate_mode="lastp" signifient que l'on ne va afficher que 10 clusters

fig, ax = plt.subplots(1, 1, figsize=(12, 8))

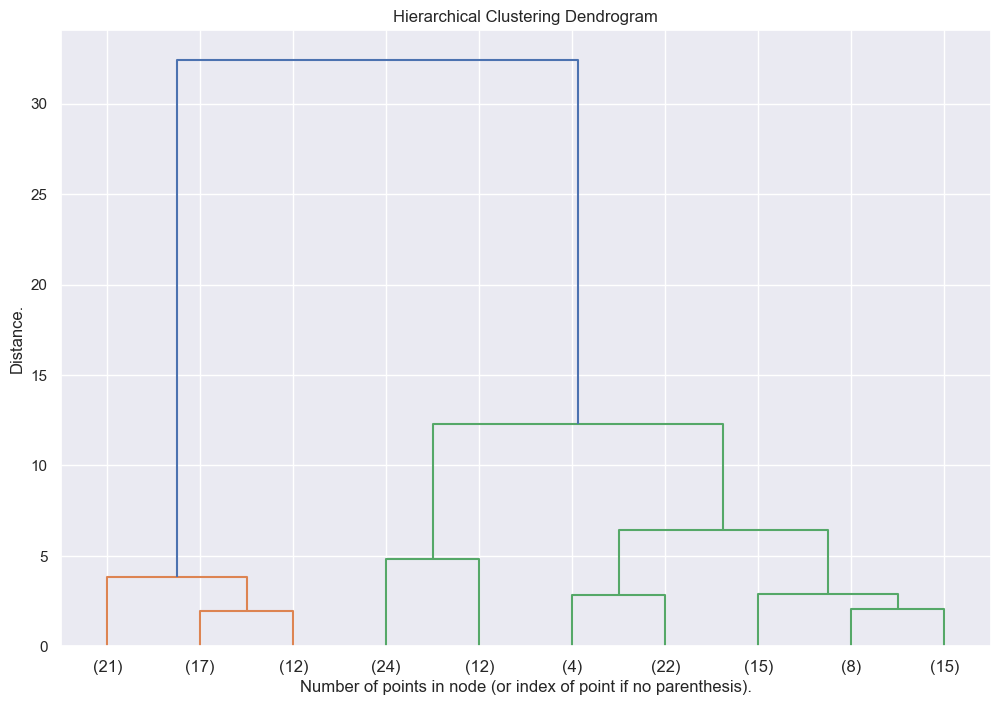

_ = dendrogram(Z, p=10, truncate_mode="lastp", ax=ax)

plt.title("Hierarchical Clustering Dendrogram")
plt.xlabel("Number of points in node (or index of point if no parenthesis).")
plt.ylabel("Distance.")
plt.show()

#  les arguments p=3, truncate_mode="level"signifient que l'on ne va afficher que les clusters issus de 3 noeuds.

fig, ax = plt.subplots(1, 1, figsize=(12, 8))

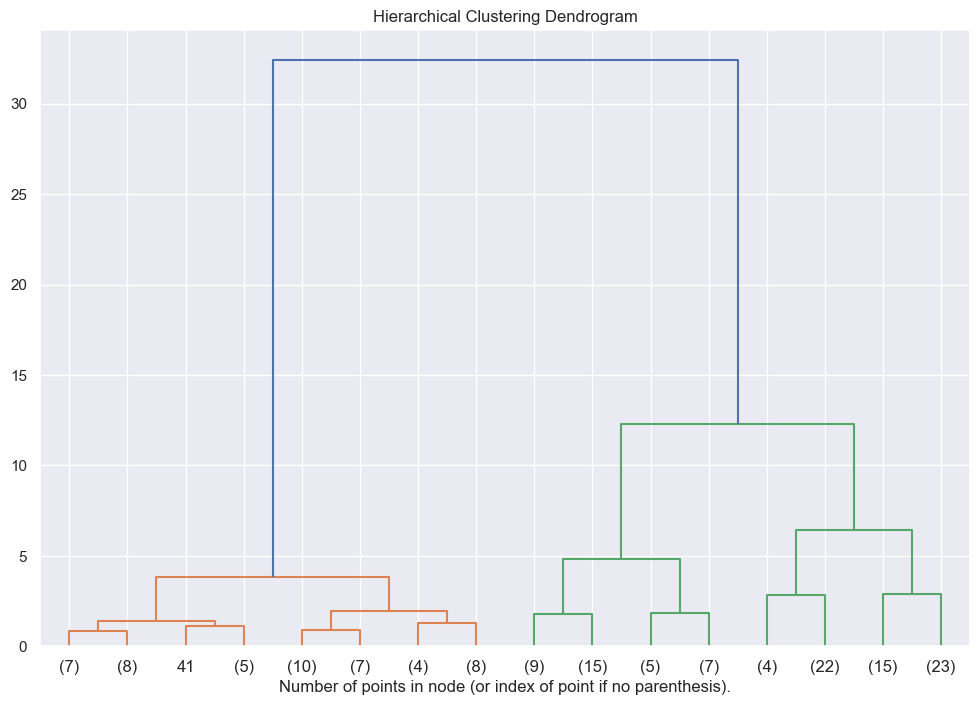

_ = dendrogram(Z, p=3, truncate_mode="level", ax=ax)

plt.title("Hierarchical Clustering Dendrogram")
plt.xlabel("Number of points in node (or index of point if no parenthesis).")
plt.show()

2.3 Clusters

Pour définir les clusters, on peut utiliser scipy ou scikit-learn.

2.3.1 Scikit-Learn

On instancie un estimateur :

cah = AgglomerativeClustering(n_clusters=3, linkage="ward")

On entraine l’estimateur :

cah.fit(X)

AgglomerativeClustering(n_clusters=3)

In a Jupyter environment, please rerun this cell to show the HTML representation or trust the notebook.
On GitHub, the HTML representation is unable to render, please try loading this page with nbviewer.org.

Regardons nos clusters :

cah.labels_

array([1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1,
       1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1,
       1, 1, 1, 1, 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0,
       0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 2, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0,
       0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 2, 0, 2, 2, 2, 2, 0, 2, 2, 2,
       2, 2, 2, 0, 0, 2, 2, 2, 2, 0, 2, 0, 2, 0, 2, 2, 0, 0, 2, 2, 2, 2,
       2, 0, 0, 2, 2, 2, 0, 2, 2, 2, 0, 2, 2, 2, 0, 2, 2, 0], dtype=int64)

– ATTENTION –

Ici, 0,1,2 est à considérer comme une variable catégorielle cardinale. Il n’y a pas d’ordre entre les clusters.

Le cluster 0 n’est pas supérieur au cluster 1 par exemple. Considérez que c’est plus un id qu’une valeur.

Pour être plus clair, nous allons utiliser des lettres plutôt que des nombres:

dd = {i:j for i,j in enumerate(list("abc"))}
labels = [dd[i] for i in cah.labels_]
labels[:10]

['b', 'b', 'b', 'b', 'b', 'b', 'b', 'b', 'b', 'b']

Disons que c’est plus clair maintenant…

Ajoutons nos labels à X

X["cluster"] = labels
X.head()

	sepal_length	sepal_width	petal_length	petal_width	cluster
0	5.1	3.5	1.4	0.2	b
1	4.9	3.0	1.4	0.2	b
2	4.7	3.2	1.3	0.2	b
3	4.6	3.1	1.5	0.2	b
4	5.0	3.6	1.4	0.2	b

Observons nos clusters:

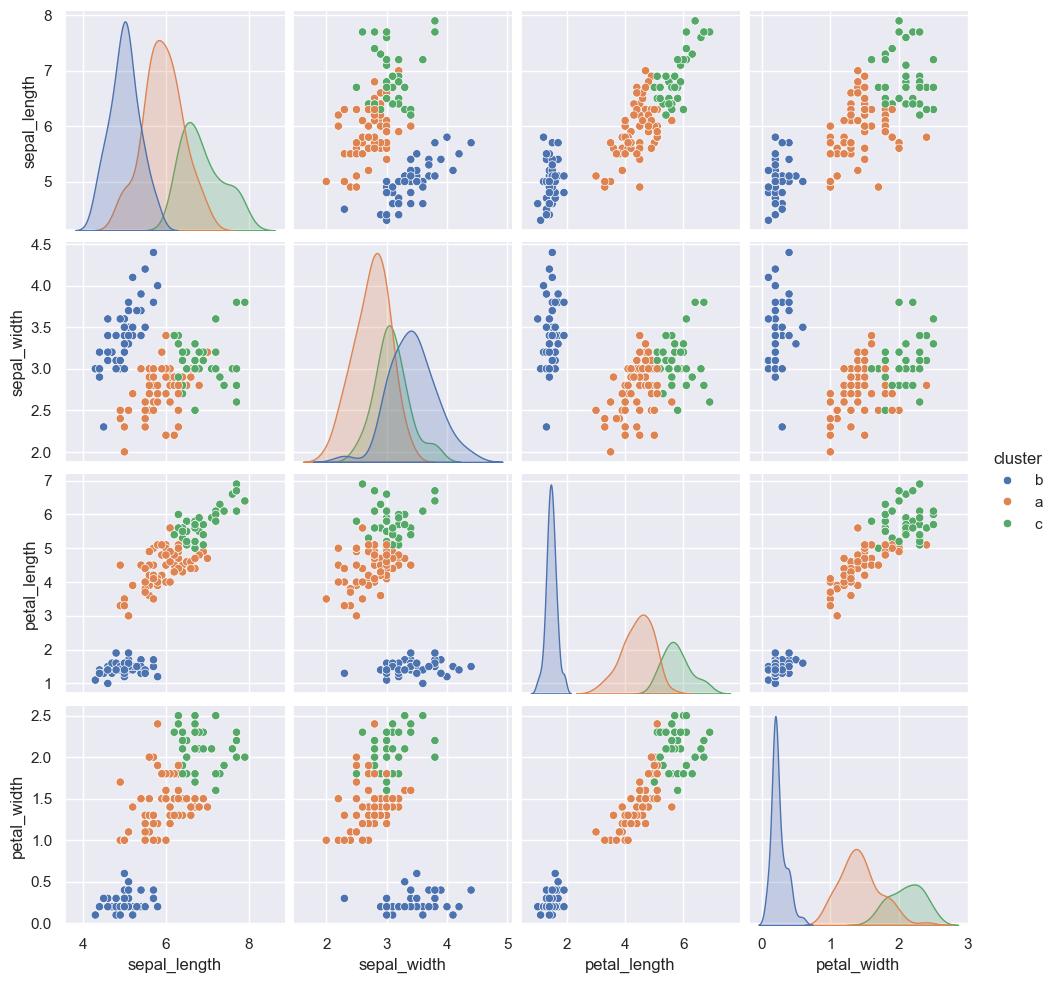

sns.pairplot(X, hue="cluster")

<seaborn.axisgrid.PairGrid at 0x29544cb6da0>

2.3.2 Scipy

Pour faire la même chose avec scipy, il suffit de prendre notre Z :

Z[:10]

array([[1.01000000e+02, 1.42000000e+02, 0.00000000e+00, 2.00000000e+00],
       [7.00000000e+00, 3.90000000e+01, 1.00000000e-01, 2.00000000e+00],
       [0.00000000e+00, 1.70000000e+01, 1.00000000e-01, 2.00000000e+00],
       [9.00000000e+00, 3.40000000e+01, 1.00000000e-01, 2.00000000e+00],
       [1.28000000e+02, 1.32000000e+02, 1.00000000e-01, 2.00000000e+00],
       [1.00000000e+01, 4.80000000e+01, 1.00000000e-01, 2.00000000e+00],
       [4.00000000e+00, 3.70000000e+01, 1.41421356e-01, 2.00000000e+00],
       [1.90000000e+01, 2.10000000e+01, 1.41421356e-01, 2.00000000e+00],
       [2.90000000e+01, 3.00000000e+01, 1.41421356e-01, 2.00000000e+00],
       [5.70000000e+01, 9.30000000e+01, 1.41421356e-01, 2.00000000e+00]])

Ensuite on défini le nombre de clusters que l’on souhaite:

k=3

On applique ensuite la fonction fclustersde scipypour définir les clusters :

clusters = fcluster(Z, k, criterion='maxclust')
clusters

array([1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1,
       1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1,
       1, 1, 1, 1, 1, 1, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3,
       3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 2, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3,
       3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 3, 2, 3, 2, 2, 2, 2, 3, 2, 2, 2,
       2, 2, 2, 3, 3, 2, 2, 2, 2, 3, 2, 3, 2, 3, 2, 2, 3, 3, 2, 2, 2, 2,
       2, 3, 3, 2, 2, 2, 3, 2, 2, 2, 3, 2, 2, 2, 3, 2, 2, 3], dtype=int32)

Ensuite on peut faire les représentations graphiques comme avec scikit-learn!
